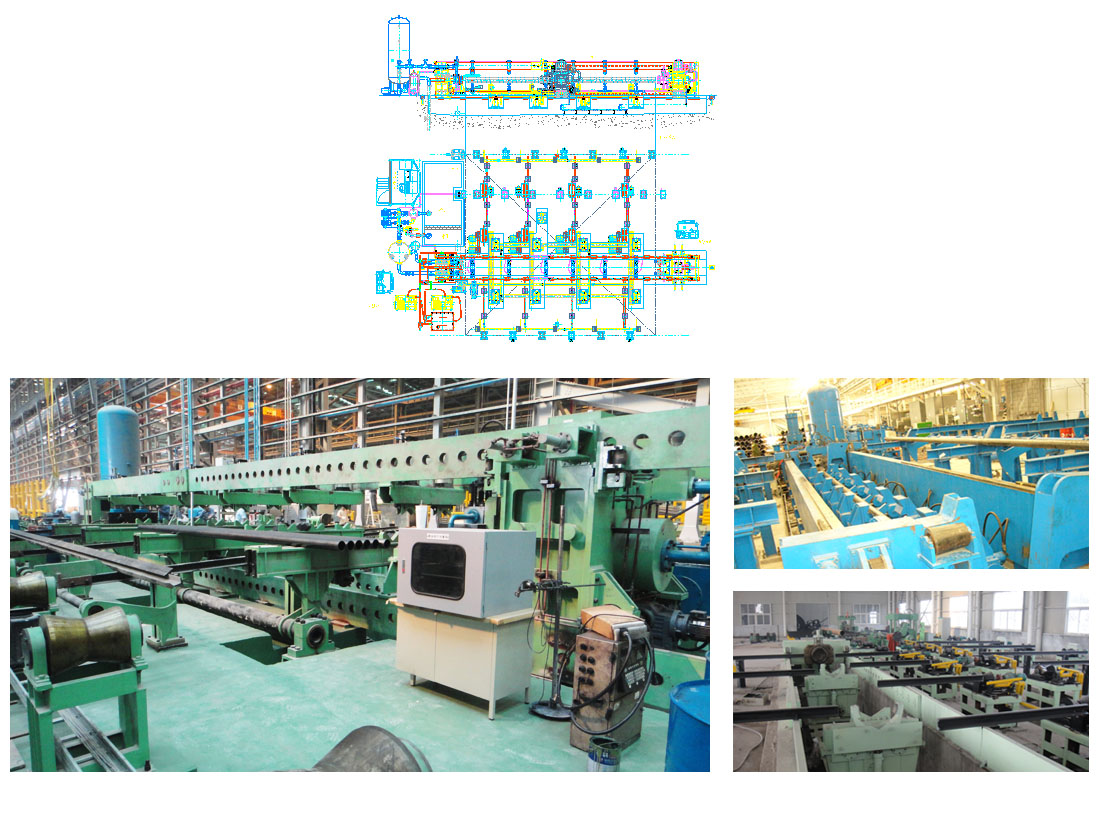

高效全自动钢管水压试验机（适用于HFW焊管、无缝管）
详细介绍
A、21MPa系列钢管水压试验机：
|
序号 |
规格型号 |
管径范围 |
钢管长度 |
工位 |
密封方式 |
形式 |
效率p/h |
备注 |
|
1 |
A-HT76 |
φ32-76 |
6～12 |
2 |
接触式外径向 |
双拉梁 |
120～180 |
|
|
2 |
A-HT140 |
φ60-140 |
6～12 |
2 |
接触式外径向 |
双拉梁 |
120～180 |
|
|
3 |
A-HT219 |
φ89-219 |
6～12 |
2 |
接触式外径向 |
双拉梁 |
120～180 |
|
|
4 |
A-HT325 |
φ114-325 |
6～12 |
1 |
接触式外径向 |
双拉梁 |
75～100 |
|
|
5 |
A-HT426 |
φ140-426 |
6～12 |
1 |
接触式外径向 |
三拉梁 |
60～90 |
|
|
6 |
A-HT660 |
φ219-660 |
6～12 |
1 |
接触式外径向 |
四拉梁 |
60～90 |
|
B、50MPa系列钢管水压试验机：
|
序号 |
规格型号 |
管径范围 |
钢管长度 |
工位 |
密封方式 |
设备形式 |
效率p/h |
备注 |
|
1 |
B-HT76 |
φ32-76 |
6～12 |
2 |
接触式外径向 |
双拉梁 |
120～180 |
|
|
2 |
B-HT140 |
φ60-140 |
6～12 |
2 |
接触式外径向 |
双拉梁 |
120～180 |
|
|
3 |
B-HT219 |
φ89-219 |
6～12 |
1 |
大间隙外径向 |
双拉梁 |
75～100 |
75MPa |
|
4 |
B-HT325 |
φ114-325 |
6～12 |
1 |
大间隙外径向 |
双拉梁 |
60～90 |
90MPa |
|
5 |
B-HT406 |
φ140-406 |
6～12 |
1 |
接触式外径向 |
四拉梁 |
60～90 |
|
|
6 |
B-HT660 |
φ219-660 |
6～12 |
1 |
接触式外径向 |
四拉梁 |
60～90 |
|
冲水→ 上管→ 进出管→ 夹紧→ 双封头前进→ 注水排气→ 增压→ 保压→ 泄压→ 双封头退回→ 夹紧松开→ 进出管→ 进入下一工作循环
技术优势：
1）密封:先进、成熟的高回弹径向密封圈，价格低廉, 回弹力大, 使用寿命长。
2）试压封头: 简单的插装式结构，密封腔依照压力容器的要求设计,密封可靠、拆换方便。
3）效率：机械步进、高低压专用阀、模块化液压集成保证了水压试验可靠、稳定、高效。
